Universeller Datensender V3
Inhaltsverzeichnis:
1.1.2 Bestückungsvariante Logik
1.1.3 Bestückungsvariante HF-Modul
2.3 Stecker X3 / Programmierstecker
2.7 Alternative Funkmodul-IO..
Versionsverfolgung
Version |
Datum |
Bemerkung |
|
V0.1 |
04.02.2022 |
Initialversion |
|
V0.1 |
03.01.2024 |
WEB-Version |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

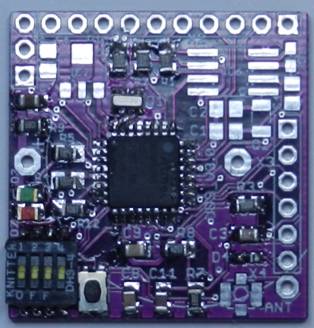

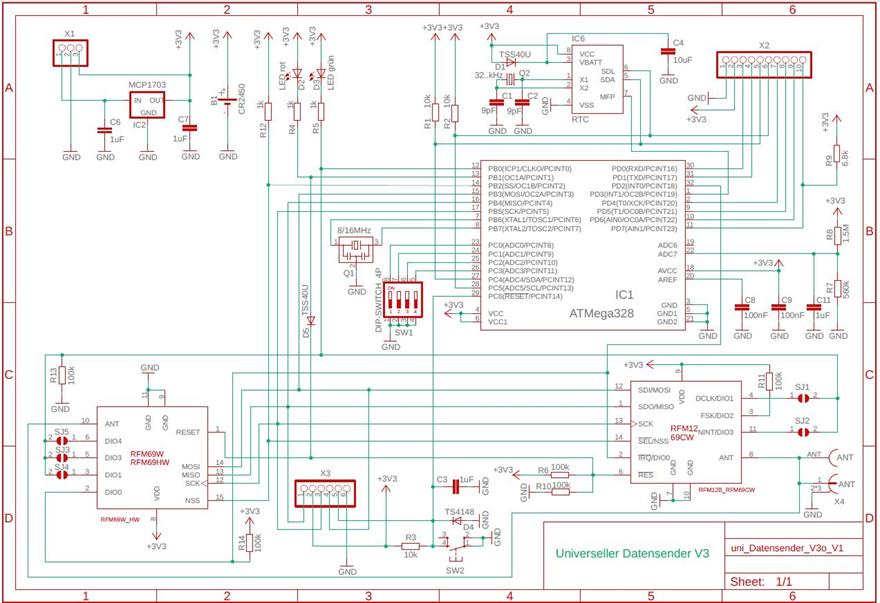

Beim universellen Datensender V3 handelt es sich um die 3te Version eines Moduls mit den Abmessungen 29 x 30 mm. Es beinhaltet den Controller ATMEL ATmega328P-AU im TQFP-Gehäuse (2 k RAM, 1 k EEProm, 32 k Flash) sowie einem Funkmodul von Hope. Es können folgende Funkmodule von Hope eingesetzt werden: RFM12B; RFM69CW; RFM69W und RFM69HW. Weiter können als Controller auch der ATmega48, ATmega88 oder der ATmega168 eingesetzt werden.
Ein DIL-Schalter dient zur individuellen Adressierung des Moduls.
2 Controlleranschlüsse können entweder zur Zustandsanzeige durch 2 LED’s oder als zusätzliche Funkmodulanschlüsse verwendet werden wenn diese aus irgendwelchen Gründen benötigt werden.
Als Speisung ist als Standard eine Batterie CR2450 vorgesehen. Als Variante steht auch die Batteriegrösse CR2432 und, mit einem passenden Batteriehalter, die Grössen CR2032 und CR2016 zur Verfügung.
Als zweite Möglichkeit kann das Modul mit einer Speiespannung von 5….12VDC versorgt werden. Dazu muss der Spannungsregler MCP1703 aufgelötet werden.
5…12V DC mit Gleichspannungsregler IC2 / MCP1703 |
|
Des Weiteren beinhaltet das Modul die Möglichkeit einen Realtime-Clock oder alternativ ein serielles EEProm aufzulöten. Dies ist dann von Vorteil wenn das Modul als autonomer Datenlogger eingesetzt wird.

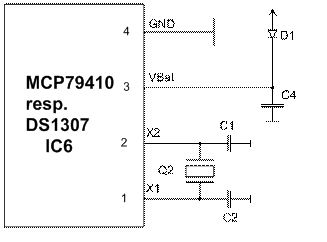

Realtime Clock (RTC) |
|
Einsetzbar: MCP79410 oder DS1307 |
|

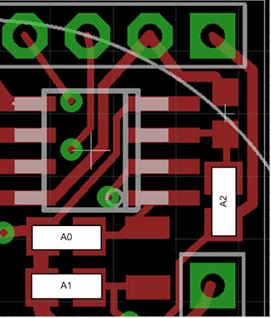

Serielles EEProm |
|
Die Basis-Adresse lautet: 0 0 0 Als Widerstand wird ein Wert von 1 kΩ verwendet |
|

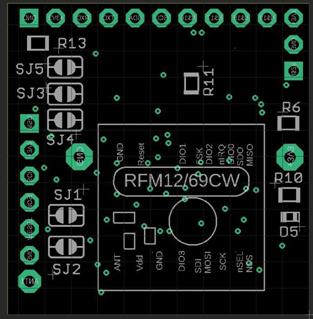

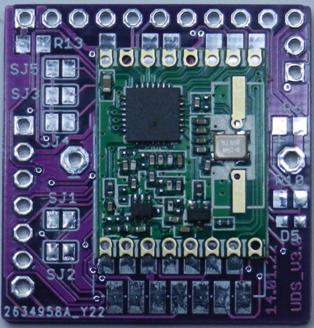

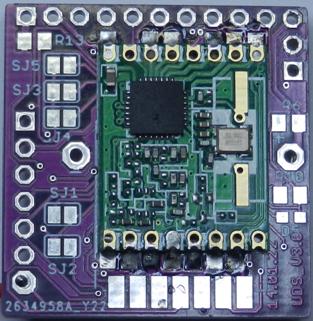

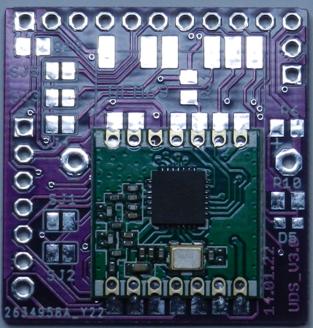

Als Funkmodul von Hope können eingesetzt werden:
- RFM12B
- RFM69CW
- RFM69W
- RFM69HW
-
RFM12B und RFM69CW |
RFM69W uns RFM69HW |
|
|
RFM12B |
RFM69W |
|
|
R11 ist nur notwendig wenn der RFM12B verwendet wird.
RFM69CW |
RFM69HW |
|
|
Für Erweiterungen ist das Board mit 3 Steckern (Pin-Header) versehen. Diese können, je nach Bedürfnis bestückt werden. Es ist auch möglich, die Header auf der Oberseite oder auf der Unterseite zu montieren. Wird jedoch ein Batteriehalter montiert so ist auf diesen gebührend Rücksicht zu nehmen.
Version S |
|
Stecker X1 |
Signal |
Bemerkumg |
1 |
Speisung ein |
5 … 12VDC mit MCP1703 |
2 |
GND |
Ground |
3 |
Betriebsspannung 3.3V |
Für externe Verwendung |
Stecker X2 |
Prozessor-Pin |
Port |
Signal |
Bemerkumg |
1 |
3, 5, 21 |
GND |
|
|
2 |
4, 6 |
VCC |
3.3V DC |
Betriebsspannung |
3 |
30 |
PD0 |
RXD |
Port / serielle ein |
4 |
31 |
PD1 |
TXD |
Port / seriell aus |
5 |
27 |
PC4 |
SDA / ADC4 |
I2C-Bus / ADC Input Channel 4 |
6 |
28 |
PC5 |
SCL / ADC5 |
I2C-Bus / ADC Input Channel 5 |
7 |
2 |
PD4 |
T0 |
Port / Ext. Eingang für Timer0 |
8 |
9 |
PD5 |
T1 |
Port / Ext. Eingang für Timer1 |
9 |
10 |
PD6 |
AIN0 |
Analog Input / Output 0 |
10 |
11 |
PD7 |
AIN1 |
Analog Input / Output 1 |
Stecker X3 |
Prozessor-Pin |
Port |
Signal |
Alternatives Signal |
1 |
16 |
PB4 |
MISO |
AtMega328PB-AU = RxD1 |
2 |
|
VCC |
3.3V DC |
|
3 |
17 |
PB5 |
SCK |
|
4 |
15 |
PB3 |
MOSI |
AtMega328PB-AU = TxD1 |
5 |
29 |
PC6 |
/Reset |
|
6 |
|
GND |
Ground |
|
7 |
Antenne |
ANT |
Antenne |
optional |
Beim Stecker X4 handelt es sich um einen wahlweise bestückbaren u.FL-Stecker. Er wird bestückt wenn ein steckbares HF-Kabel notwendig ist. Als Alternative befindet sich daneben ein Lötpad an dem eine entsprechend lange Antenne angelötet werden kann. Weiter kann der Stecker X3 auf 7 Pin verlängert werden und beinhaltet dann auf Pin 7 den Antennenanschluss.
Um verschiedene sonst gleiche Module unterscheiden zu können ist eine On-Board-Adressierung mittels eines 4-poligen DIL Schalters vorhanden. Diese ermöglichen 16 individuelle Adressen.
Die einzelnen Schalter können jedoch auch für andere Zwecke eingesetzt werden; z.B. um einen Testmode ein- resp. auszuschalten.
SW1 |
Prozessor-Pin |
Port |
DIL-Wertigkeit |
Bemerkung |
|
SW1/1 |
23 |
PC0 |
20 |
log. 0 ˄ | | ˅ log.1 |
|
SW1/2 |
24 |
PC1 |
21 |
||
SW1/3 |
25 |
PC2 |
22 |
||
SW1/4 |
26 |
PC3 |
23 |
SW2 |
29 |
PC6 |
----- |
Resettaster |
Bem: Die Ports sind nicht herausgeführt
Zur Zustandssignalisierung besteht die Möglichkeit 2 LED´s zu montieren. Standardmässig sind je eine grüne und eine rote LED vorgesehen:
|
Prozessor-Pin |
Port |
|
Bemerkung |
D3 |
12 |
PB0 |
|
grüne LED |
D2 |
13 |
PB1 |
|
rote LED |
Selbstverständlich können unter Berücksichtigung des Vorwiderstandes auch andersfarbige
LED eingesetzt werden.

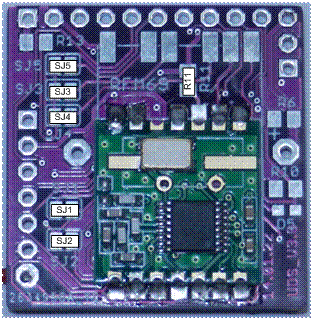

Alternativ können die 2 Ports der roten und grünen LED für die Anbindung von 2 weiteren IO-Pins des Funkmoduls verwendet werden. Die LED’s entfallen dann und müssen, wenn nötig, durch Widerstände ersetzt werden. PortB.1 ist dann bei allen Funkmodulen mit dem Reset-Ein- /Ausgang verbunden. PortB.0 kann gemäss nachfolgender Tabelle durch Kurzschliessen der entsprechenden Lötbrücke mit einem Ausgang des RFM69-Moduls verbunden werden.
Bei der Verwendung des Reset muss berücksichtigt werden dass beim RFM12 der Resetein-/Ausgang log. 0 ist, beim RFM69 der Reseteingang jedoch log.1. Dies muss bei der Bestückungsrichtung der Diode D6 berücksichtigt werden. Je nach Anwendung müssen auch die Widerstände R6 und R10 angepasst werden.
LED |
Prozessor-Pin |
Port |
|
RFM12B |
RFM69CW |
RFM69W & RFM69HW |
||||
D3 |
12 |
PB0 |
|
---- |
DIO1 |
DIO3 |
DIO1 |
DIO3 |
DIO4 |
|
|
|
|
|
|
SJ1 |
SJ2 |
SJ4 |
SJ3 |
SJ5 |
|
D2 |
13 |
PB1 |
|
Reset |
Reset |
Reset |
Reset |
|||
Mögliche zusätzliche Eingangssignale im Packet Mode beim RFM69xx:
|
|
RFM69CW; RFM69W; RFM69HW |
RFM69W; RFM69HW |
|
Mode |
DIO-Mapping |
SJ1/SJ4 = DIO1 |
SJ2/SJ3 = DIO3 |
SJ5 = DIO4 |
TX |
00 |
FifoLevel |
FifoFull |
ModeReady |
|
01 |
FifoFull |
TxReady |
TxReady |
|
10 |
FifoNot Empty |
--- |
--- |
|
11 |
PllLock |
PllLock |
PllLock |
Rx |
00 |
FifoLevel |
FifoFull |
Timeout |
|
01 |
FifoFull |
Rssi |
Rssi |
|
10 |
FifoNotEmpty |
SyncAddress |
RxReady |
|
11 |
Timeout |
PllLock |
PllLock |
Zur Überwachung der (Batterie-)Betriebsspannung ist ein Spannungsteiler vorhanden. Er ist auf den ADC-Eingang 7 (Pin 22) geführt. Damit kann das Lebensende der Batterie erkannt und entsprechende Massnahmen durchgeführt werden.
Der Spannungsteiler beträgt 1.5M zu 560k. Dies ergibt einen Messumfang von: 0…4V mit einer Auflösung von ca. 4mV. Stromverbrauch: 3.3V/2.06M = 1.6uA.

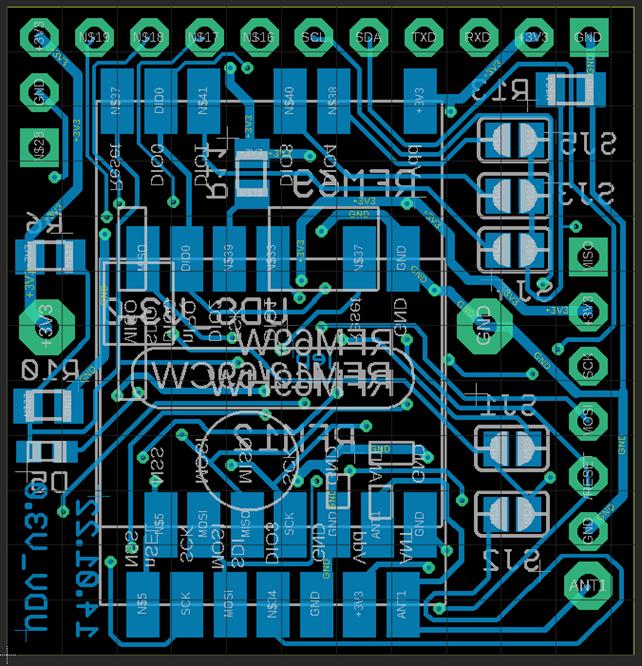

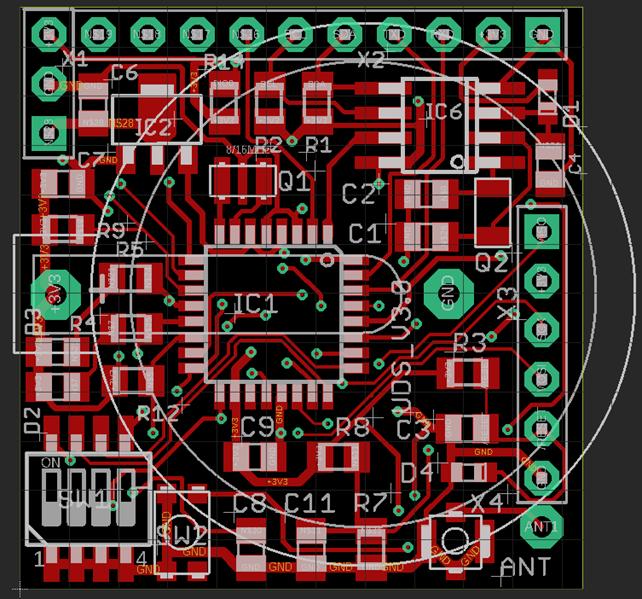

Bottom Layout: |
|
|
Bezeichnung / Gehäuse |
Lieferant |
Best. Nummer |
Bemerkung |
IC1 |
ATmega328P-PU / TQFP32 |
Reichelt |
ATMEGA 328P-AU |
Prozessor |
IC2 |
MCP1703 / SOT89 |
Reichelt |
MCP 1703-3302MB |
DC-Spannungsregler |
IC4 |
RFM69W / RFM69HW |
Pollin |
|
HF-Modul High Power |
IC5 |
RFM12B / RFM69CW |
eBay |
|
HF-Modul |
IC6 |
MCP79410 / SOIC8 |
Reichelt |
MCP 79410-I/SN |
RTC |
D1 |
TS4148 / 0805 |
Reichelt |
TS 4148-0805 |
Diode |
D2 |
SMD-LED 0805 RT |
Reichelt |
SMD-LED 0805 RT |
Leuchtdiode rot |
D3 |
SMD-LED 0805 GN |
Reichelt |
SMD-LED 0805 GN |
Leuchtdiode grün |
D4 |
TSS40 / 0603 |
Reichelt |
TSS 40U SMD |
Schottky-Diode |
Q1 |
CSTCE16 / CSTNE16M0V53Z000R0 |
Reichelt DigiKey |
CSTCE 16,0 |
16 MHz |
Q2 |
CC7V-T1A |
Reichelt |
32,768 CC7V-9 |
32.768 kHz mit 9 pF |
R1 |
10k / 0805 |
Reichelt |
SMD-0805 10,0K |
|
R2 |
10k / 0805 |
Reichelt |
SMD-0805 10,0K |
|
R3 |
10k / 0805 |
Reichelt |
SMD-0805 10,0K |
Für Resetverzögerung |
R4 |
1k / 0805 |
Reichelt |
SMD-0805 1,00K |
|
R5 |
1k / 0805 |
Reichelt |
SMD-0805 1,00K |
|
R6 |
1k / 0805 |
Reichelt |
SMD-0805 1,00K |
|
R7 |
33k / 0805 |
Reichelt |
SMD-0805 33,0K |
Spannungsteiler Spannungs- überwachung |
R8 |
100k / 0805 |
Reichelt |
SMD-0805 100K |
|
C1 |
9pF / 0805 |
Reichelt |
NPO-G0805 8,2P |
|
C2 |
9pF / 0805 |
Reichelt |
NPO-G0805 8,2P |
|
C3 |
10uF / 0805 |
Reichelt |
X7R-G0805 1,0/16 |
Für Resetverzögerung |
C4 |
10uF / 0805 |
Reichelt |
X5R-G0805 10/16 |
|
C5 |
10uF / 0805 |
Reichelt |
X5R-G0805 10/16 |
|
C6 |
1uF / 0805 |
Reichelt |
X7R-G0805 1,0/16 |
|
C7 |
1uF / 0805 |
Reichelt |
X7R-G0805 1,0/16 |
|
C8 |
100nF / 0805 |
Reichelt |
X7R-G0805 100N |
Entkopplung |
C9 |
100nF / 0805 |
Reichelt |
X7R-G0805 100N |
Entkopplung |
C10 |
1uF / 0805 |
Reichelt |
X7R-G0805 1,0/16 |
Entkopplung Spannungsteiler |
X1 |
3-polige Stiftleiste |
Reichelt |
|
|
X2 |
10-polige Stiftleiste |
Reichelt |
|
|
X3 |
6(7)-polige Stiftleiste |
Reichelt |
|
|
X4 |
u.FL-Stecker |
Ebay |
|
|
B1 |
Batteriehalter |
Reichelt |
KZH 25-1 |
Alternativ: KZH 20-1 |
SW1 |
DIL-Schalter |
Ebay |
|
4-polig, Raster 1.27 |
SW2 |
Taster |
Reichelt |
KMR 231 G LFS |
Micro-Schalter |
Bem: grau hinterlegt ist die Minimalbestückung mit Batterie
Sendefrequenz: 868.300 MHz
Sendeleistung: 3 mW (5 dBm)
Hub: ±45 kHz
Bandbreite: 67 kHz
Baudrate Air: 4800 / 9600
/19200 Baud
|
|
Codes für RFM12B |
|
|
|
h80xx |
Configuration Setting |
h80E8 |
h82xx |
Power Management |
Rx: h82D9 Tx: h8238 |
hAxxx |
Frequency Setting |
hA67C |
hC6xx |
Air Data Rate |
4800:
hC647 |
H9xxx |
Receiver Control |
h95D2 |
hC2xx |
Data Filter |
hC2AD |
hCAxx |
FIFO and Reset Mode |
stop: hCA81 enable: hCA83 |
hCED4 |
Synchron Pattern |
hCED4 |
hB0xx |
Receiver FIFO Read |
hB000 |
hC4xx |
AFC |
hC483 |
H9xxx |
TX Configuration Control |
h9820 |
hCCxx |
PLL Setting |
hCC76 |
hB8xx |
Transmitter Register Write |
hB800 |
hE/Fxxx |
Wake-Up Timer |
hE000 |
hC8xx |
Low Duty-Cycle |
hC800 |
hC0xx |
Low |
hC000 |
|
|
|
4.8 kbps |
9.6 kbps |
19.2 kbps |
BW=67 kHz δf FSK =45kHz |
BW=67 kHz δf FSK =45 kHz |
BW=67 kHz δf FSK =45 kHz |
