Datenlogger Version 2

Inhaltsverzeichnis:

1                  Allgemein. 3

1.1         Aufgezeichnete Daten. 3

1.2         Eingaben. 4

1.3         Anzeigen. 4

1.3.1     Anzeige auf dem grafischen Display. 4

1.4         Anschlüsse. 5

1.5         Datenaufzeichnung. 5

1.5.1     Speicherverfahren. 5

1.5.2     Kurzzeitspeicher für das Display des Datenloggers. 5

1.5.3     Langzeitspeicher für die SD-Card. 7

2                  Bedienung und Anzeige. 9

2.1         Datenanzeige. 9

2.2         Zustand Funksensoren. 10

2.3         Fehlerprotokoll 11

2.4         SD-Karte anmelden. 11

2.1         Aufzeichnungsintervall 12

2.2         Diverse Einstellungen. 13

2.2.1     Helligkeit einstellen. 13

2.2.2     Beleuchtungsdauer einstellen. 14

2.2.3     Zeit und Datum setzen. 14

2.2.4     Datenzähler zurückstellen. 15

2.2.5     Daten via RS232 ausgeben. 15

3                  Sensoren. 16

3.1         Ein/Aus-Sensoren. 16

3.2         Ein-Draht-Sensoren. 16

3.3         I2C-Sensoren. 17

3.4         Funk-Sensoren. 17

3.4.1     Funkprotokoll 17

3.4.2     Namenskonvention für die Programmierung. 20

3.4.3     Funk-Parameter 21

4                  Zugehörige SW-Versionen. 22

5                  RJ-Steckerbelegung und Kabelfarben ab Temperaturlogger 23



Versionsverfolgung:

Version	Datum	Bemerkung
V0.1		Initialversion
V0.2	23.11.15	Korrekturen und Anpassungen
V0.3	23.12.15	Rückbesinnung auf 32 abzuspeichernde Bytes (nicht 64 Byte)
V0.4	27.01.16	Erweiterte Darstellung, zusätzliche Menues
V0.5	03.02.16	SD-Karte; Schreibspezifikation
V0.6	25.04.16	Zusätzliche SD-Schreibspezifikation
V0.7	23.10.16	SD-Karte; neuer Zugriff definiert
V0.8	21.03.17	Neuanordnung der Sensoren
V0.9	16.05.17	Neuformatierung
V1.0	10.11.17	Bilder eingefügt, kleinere Korrekturen, aufbereitet für WEB

1       Allgemein

Der Datenlogger soll Temperauren, andere Wetterdaten, Zustände und die Heizungslaufzeit aufzeichnen. Die Daten werden auf einer SDHC-Karte gespeichert.

Die Übertragung der Temperatursensoren erfolgt asynchron, d.h. die Daten werden jede Minute aktualisiert. Dies geschieht, um die Anzeige momentan aktuell zu halten. Das Schreiben eines Datensatzes auf die SDHC-Karte erfolgt jedoch im Aufzeichnungsintervall. Da sich statische Zustände jederzeit ändern werden diese Zeiten zusätzlich mit einem kompletten Datensatz aufgezeichnet.

Die Zeit wird von einem real Time Clock (RTC) genommen. Dieser wiederum wird automatisch alle 24 Stunden mit dem Zeitsignal des DCF77 synchronisiert.

Zusätzlich zur Wärmepumpe wird als zweiter statischer Zustand Ausfahrt (Mähen) und Einfahrt (Laden) des autom. Rasenroboters aufgezeichnet. Als dritter Zustand ist die Überwachung des Aussenwassers vorgesehen. Weitere 5 statische Eingänge stehen noch zur Verfügung.

Die Daten werden auf der SD-Karte gesammelt und können dann an einem PC eingelesen werden.



1.1      Aufgezeichnete Daten

Folgende Daten werden aufgezeichnet:

		Bytes			Bytes
1	Datum (Tag/Monat/Jahr)	3	2	Zeit (Std/Min)	2
3	statisch Wärmepumpe	1/8	4	statisch Röbby	1/8
5	statisch Aussenwasserüberwachung	1/8	6	statisch Reserve 1	1/8
7	statisch Reserve 2	1/8	8	statisch Reserve 3	1/8
9	statisch Reserve 4	1/8	10	statisch Reserve 5	1/8
11	Sondenvorlauf	2	12	Sondenrücklauf	2
13	Heizungsvorlauf	2	14	Heizugsrücklauf	2
15	Aussen Nord	2	16	Aussen Süd	2
17	Wohnzimmer	2	18	Schlafzimmer	2
19	Wintergarten	2	20	Zimmer oben	2
21	Erdsonde unten	2	22	Erdsonde oben	2
23	Temperatur-Reserve 1	2	----	---------	------



Die statischen Signale werden in einem Byte zusammengefasst. Somit stehen 8 statische Signale zur Verfügung.

Die Datenaufzeichnung beschränkt sich auf 32 Byte. Dies wegen des Aufzeichnungsverfahrens mit den EEPROMs für die Anzeige. Ein nächster Schritt würde 64 Byte betragen, wird aber im Programm nur wenn einfach möglich berücksichtigt.



1.2      Eingaben

Folgende Möglichkeiten werden vorgesehen:

-          Daten anzeigen als Tabelle (ev. später auch als Diagramm)

-          SD-Karte anmelden

-          SD-Karte: Filename erstellen

-          Fehlerprotokoll

-          Datenzähler zurücksetzen

-          Aufzeichnungsintervall in Minuten

-          Displayhelligkeit einstellen

-          Beleuchtungsdauer einstellen

-          Zeit/Datum setzen (Initialwert)

-          Daten über RS232 ausgeben



1.3      Anzeigen

Folgende Anzeigen und Eingabemöglichkeiten sind vorhanden:

-          Grafisches Display (240 x 128)

-          5 Eingabetasten (Links, Rechts, Up, Down, OK)

-          Resettaste (intern)



Up Down Left Right OK

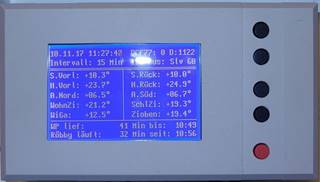

1.3.1    Anzeige auf dem grafischen Display

Im Ruhezustand erfolgt folgende Anzeige auf dem Display (Font 3, 7x12 Monospaced):

In der Zeile 1 wird das aktuelle Datum und die aktuelle Uhrzeit dargestellt. Weiter wird die Synchronisation mit dem DCF77-Signal (ok/--) angezeigt sowie der Zähler für die Anzahl gespeicherter Datensätze auf der SD-Karte  dargestellt.

In der Zeile 2 werden das Messintervall sowie ein Fehlerhinweis angezeigt.

In der Zeile 4…8 werden momentane Messwerte wichtiger Orte (max. 10)  angezeigt.

In der Zeile 9 wird der Status der Wärmepumpe angegeben.

In der Zeile 10 wird der Status des Rasenroboters dargestellt.

1.4      Anschlüsse

Folgende Anschlüsse sind vorhanden:

-      4 x RJ45 für I2C-Sensoren

-      4 x RJ45 für 1-Draht-Sensoren oder statische Signale (DCF-77-Anschluss)

-      1 x RJ11 für statische Signale

-      RS232-Schnittstelle für die Datenübertragung (19200 Baud, 8N1)

-      Netzanschluss mit Netzschalter

-      2x3-poliger Programmieranschluss



1.5      Datenaufzeichnung

1.5.1    Speicherverfahren

Die Daten werden komprimiert in einem EEPROM gespeichert. Die Anzeige wird aus diesem lokalen EEPROM bedient.

Parallel dazu werden die Daten im Speicherintervall auf der SD-Karte gespeichert. Es wird nur ein Filename „ALLDATA“ verwendet da die SD-Speicherkarte genügend Speicherplatz aufweist. Der Filename auf der SD-Karte kann mittels PC oder im Einstellbereich des Datenloggers erstellt werden.



1.5.2    Kurzzeitspeicher für das Display des Datenloggers

Die Daten sind wie folgt aufgeteilt:







Bem:   Es werden lediglich die Werte aufgezeichnet, die Stelle in der Byte-Stange ergibt die Funktion/Plazierung
Wärmepumpe:            On = 1 = Hex 31h                              Off = 0 = Hex 30h
Röby:                          In der Garage/laden: = 1 = Hex 31h  Aus der Garage/mähen: = 0 = Hex 30h
Die Temperaturen werden als Integerwert (-32768…+32767) abgespeichert

1.5.2.1    Komprimiertes Speicherformat für Temperaturen

Es werden 2 Byte verwendet. Die Daten der Sensoren werden direkt im Integer-Format abgelegt.

High-Byte	Low-Byte
Integer (-32768…+32768)

Die Temperatur wird als Integerwert dargestellt. Da Integer nur ganze Zahlen darstellen kann wird die Temperatur x 10 gespeichert. Für die Anzeige wird der Integerwert dann durch 10 geteilt; damit erhält man eine Nachkommastelle.

Das Ein- und Auslesen erfolgt im Byte-Format. Zum Interpretieren der Daten wird das Byte-Array von einem Integer-Array überlagert, um direkten Zugriff zu erhalten. Es sind so 13 Temperatursensoren möglich. Für statische Signale steht 1 Bytes (Byte Nr. 5) zur Verfügung. Damit sind max. 8 statische Eingänge möglich, wobei momentan 3 Bits verwendet werden. Die ersten 5 Bytes werden für Datum und Uhrzeit verwendet.



Aufbau eines Datensatzes mit 32 Byte:

Byte 0…31

0	1	2	3	4	5	6	7	8	9	10	11	…	…	…	18	19	20	21	22	23	24	25	26	27	28	29	30	31
d	m	y	h	m	st	1		2							7		8		9		10		11		12		13
6	7	8	9		Byte-Array(32);  gilt für die Daten_in(x) und Datem_out(x)      [x = 0 … 31]
1		2			Integer-Array(13), Start bei Byte-Array(6); gilt für die 13 Temperaturen TA(x) & TA_s(x) [x = 0 … 12]





d =       Tag	h =       Stunde
m =      Monat	m =      Minute
y =       Jahr	st =      statische Signale für Wärmepumpe, Röby, Aussenwasser etc. (max. 8 Signale)





1.5.3    Langzeitspeicher für die SD-Card

Die Datenausgabe erfolgt im Klartext auf eine SD-Karte in direkt in Excel einlesbarem Text- Format.

Byte 1	Byte 2	Byte 3	Byte 4	Byte 5	Byte 6	Byte 7	Byte 8	Byte 9	Byte 10
Jahr 10er	Jahr 1er	.	Mon.10er	Mon.1er	.	Tag 10er	Tag 1er	;	Std. 10er



Byte 11	Byte 12	Byte 13	Byte 14	Byte 15	Byte 16	Byte 17	Byte 18	Byte 19	Byte 20
Std. 1er	:	Min 10er	Min. 1er	;	WP	;	Röbby	;	AussenW



Byte 21	Byte 22	Byte 23	Byte 24	Byte 25	Byte 26	Byte 27	Byte 28	Byte 29	Byte 30
;	Stat Sig4	;	Stat Sig5	;	Stat Sig6	;	Stat Sig7	;	Stat Sig8



Byte 31	Byte 32	Byte 33	Byte 34	Byte 35	Byte 36	Byte 37	Byte 38	Byte 39	Byte 40
;	Vorz.	T1   10er	T1  1er	.	T1   0.1er	;	Vorz.	T2   10er	T2  1er



Byte 41	Byte 42	Byte 43	Byte 44	Byte 45	Byte 46	Byte 47	Byte 48	Byte 49	Byte 50
.	T2   0.1er	;	Vorz.	T3   10er	T3  1er	.	T3   0.1er	;	Vorz.



Byte 51	Byte 52	Byte 53	Byte 54	Byte 55	Byte 56	Byte 57	Byte 58	Byte 59	Byte 60
T4   10er	T4  1er	.	T4   0.1er	;	Vorz.	T5   10er	T5  1er	.	T5   0.1er



Byte 61	Byte 62	Byte 63	Byte 64	Byte 65	Byte 66	Byte 67	Byte 68	Byte 69	Byte 70
;	Vorz.	T6   10er	T6  1er	.	T6   0.1er	;	Vorz.	T7   10er	T7  1er



Byte 71	Byte 72	Byte 73	Byte 74	Byte 75	Byte 76	Byte 77	Byte 78	Byte 79	Byte 80
.	T7   0.1er	;	Vorz.	T8   10er	T8  1er	.	T8   0.1er	;	Vorz.



Byte 81	Byte 82	Byte 83	Byte 84	Byte 85	Byte 86	Byte 87	Byte 88	Byte 89	Byte 90
T9   10er	T9  1er	.	T9   0.1er	;	Vorz.	T10 10er	T10  1er	.	T10 0.1er



Byte 91	Byte 92	Byte 93	Byte 94	Byte 95	Byte 96	Byte 97	Byte 98	Byte 99	Byte 100
;	Vorz.	T8   10er	T11  1er	.	T11 0.1er	;	Vorz.	T12 10er	T12  1er



Byte 101	Byte 102	Byte 103	Byte 104	Byte 105	Byte 106	Byte 107	Byte 108	Byte 109
.	T12 0.1er	TAB	Vorz.	T13 10er	T13  1er	.	T13 0.1er	CR



Total 8 Zustände und 13 Temperaturen; Trennung mit ;, Abschluss mit Carriage Return (CR).

Diese Daten werden per Append wie vor beschrieben im Klartext auf eine SD-Karte geschrieben,  ; trennt die einzelnen Daten, ein CR markiert das Ende des Datensatzes.

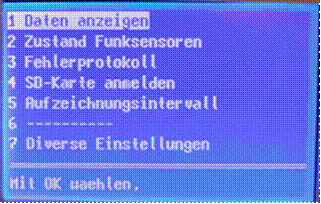

2       Bedienung und Anzeige

Start der Auswahl durch Drücken von OK !

Als Datenanzeige wird ein grafisches Display eA-DIP240 mit einer Auflösung von 240 x 128 verwendet.

Als Standard-Charaktersatz wird 7x12 verwendet. Dies ergibt 34 Zeichen in 9 Zeilen. Als Startanzeige wird ein Menue dargestellt. Der aktive (wählbare) Menuepunkt wird invers dargestellt. Mit up und down kann zwischen den 7 Menüs gewechselt werden, mit OK wird das invers dargestellte Menue gestartet.





2.1      Datenanzeige

Wird mit OK die invers dargestellte Datenanzeige gewählt erscheint folgende Darstellung:

Fett bedeutet invertierte Darstellung; diese zeigt an dass die Wärmepumpe läuft resp. lief.



Mit up & down kann nun zeitlich geblättert werden, mit links & rechts kann durch die verschiedenen Sensoren geblättert werden wobei die Zeit immer angezeigt wird. Es werden je 4 Temperaturen/Zustände pro Bild dargestellt. Total werden vorläufig 13 Temperaturen und 2 Zustände angezeigt.



Einmal rechtsschieben:

Zweimal rechtsschieben:

Dreimal rechtsschieben oder einmal linksschieben:



2.2      Zustand Funksensoren



Zustandsanzeige der Funksensoren





2.3      Fehlerprotokoll

Wird während einer gewissen Zeit von einem Funksensor keine Meldung erhalten so erfolgt eine Fehlermeldung. Diese kann hier eingesehen werden.



Mit up und down kann in der Liste gescrollt werden. Mit down wird die Liste gelöscht, mit OK zurück zur Standardanzeige.

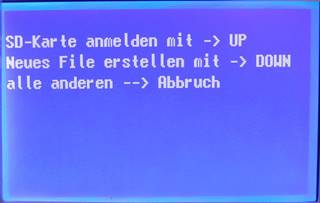

2.4      SD-Karte anmelden



Mit diesem Menuepunkt wird die SD-Karte angemeldet oder der Filename erstellt

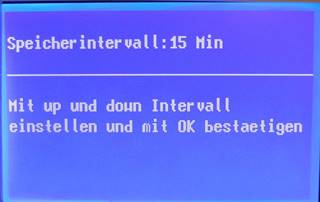

2.1      Aufzeichnungsintervall

Als nächster Menuepunkt erscheint die Einstellung des Aufzeichnungsintervalls:

Wird mit OK gewählt so erscheint das aktuelle Intervall. Es kann nun mit up und down verändert werden. Abschluss mit OK.

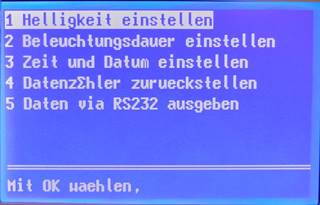

2.2      Diverse Einstellungen



Damit öffnet sich ein weiteres Untermenue:

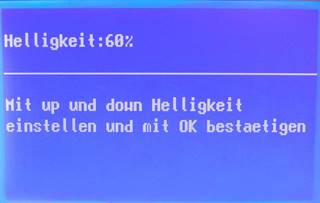

2.2.1    Helligkeit einstellen



Wird mit OK gewählt so erscheint die aktuelle Helligkeit. Sie kann nun mit up und down verändert werden. Abschluss mit OK.

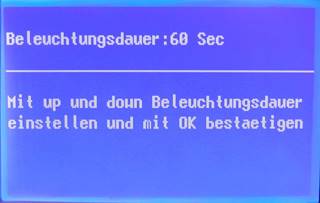

2.2.2    Beleuchtungsdauer einstellen



Wird mit OK gewählt so erscheint die aktuelle Beleuchtungsdauer. Sie kann nun mit up und down verändert werden.  Abschluss mit OK.

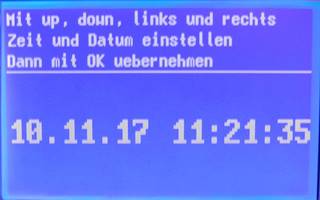

2.2.3    Zeit und Datum setzen

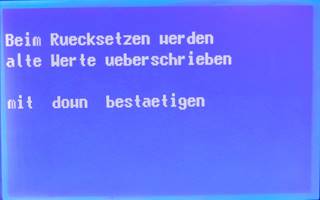

2.2.4    Datenzähler zurückstellen





Damit wird der Datenzähler zurückgesetzt. Dies geschieht normalerweise nach dem Auslesen aus den I2C-EEProms. Das Menü stammt noch aus der Version 1 und wird irgendwann eliminiert.

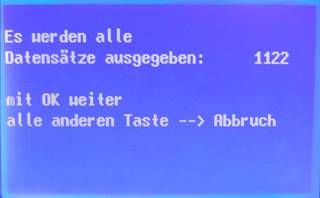

2.2.5    Daten via RS232 ausgeben





Über dieses Menü werden die Daten aus den I2C-EEProms über RS232 ausgegeben. Es ist noch das alte Menü aus der Version 1 und wird irgendwann eliminiert.





3       Sensoren

Sensor	Typ	Beschreibung	Art	Reihenfolge Darstellung	Reihenfolge im Speicher
Sensor A		Laufzeit Wärmepumpenkompressor	Draht	Ja	Byte 6.0
Sensor B		Röby in der Garage	Draht	Ja	Byte 6.1
Sensor C		Aussenwasserkontrolle	Draht	Nein	Byte 6.2
Sensor 1	1W/1	Temperatur Heizungsvorlauf	Draht	Pos.1	Byte 7 + 8
Sensor 2	1W/2	Temperatur Heizungsrücklauf	Draht	Pos.2	Byte 9 + 10
Sensor 3	1W/3	Temperatur Sole Vorlauf	Draht	Pos.3	Byte 11 + 12
Sensor 4	1W/4	Temperatur Sole Rücklauf	Draht	Pos.4	Byte 13 + 14
Sensor 5	1W/5	Temperatur aussen Nord (Heizung)	Draht	Pos.5	Byte 15 + 16
Sensor 6	I2C/3	Temperatur aussen Süd	Funk	Pos.6	Byte 17 + 18
Sensor 7	I2C/5	Temperatur Wohnzimmer	Draht	Pos.7	Byte 19 + 20
Sensor 8	I2C/1	Temperatur Schlafzimmer	Funk	Pos.8	Byte 21 + 22
Sensor 9	I2C/4	Temperatur Wintergarten	Funk	Pos.9	Byte 23 + 24
Sensor 10	I2C/2	Temperatur Zimmer oben	Funk	Pos.10	Byte 25 + 26
Sensor 11	I2C/6	Reserve	Funk	Pos.11	Byte 27 + 28
Sensor 12	Ser/2	Temperatur Erdsonde oben	Draht	Pos.12	Byte 29 + 30
Sensor 13	Ser/1	Temperatur Erdsonde unten	Draht	Pos.13	Byte 31 + 32

Typ:     1W/x               1-Wire/Sensor Nummer x

            I2C/y               I2C/Adresse y; (via Funk à I2C)

            Ser/z               Seriell und via I2C an Datenlogger





3.1      Ein/Aus-Sensoren

Maximal sind 16 Digitale Eingänge möglich. Momentan werden lediglich 2 Eingänge verwendet, die je ein Byte belegen.

Es sind dies:   - Wärmepumpe läuft / gestoppt          Relaiskontakt
- Röby mäht / lädt                               Mikroswitch in der Ladestation
- Aussenwasserüberwachung            (später)



3.2      Ein-Draht-Sensoren

Die meisten Temperatursensoren sind 1-Draht-Sensoren des Typs DS18B20. Sie werden direkt am Logger angeschlossen. Die maximale Leitungslänge beträgt dabei 8 m.

3.3       I2C-Sensoren

Der Wohnzimmertemperatursensor ist über den I2C-Bus an den Datenlogger angeschlossen. Er dient ebenfalls als zentraler Empfangspunkt für Funksensoren.

Die 2 Temperatursensoren an der Erdsonde, die über den Erdsondenempfänger an den Datenlogger angeschlossen sind werden direkt im Temperatur-Speicherformat via I2C-Bus übermittelt.
Leider ist in der Zwischenzeit der untere Sensor (in 200m Tiefe) verstorben.

3.4      Funk-Sensoren

Im Wohnzimmersensor befindet sich der Zentrale Sende/Empfangspunkt. Er ist per I2C-Bus mit dem Datenlogger verbunden. Die Temperatur-Funksensoren senden jede Minute ihre Temperatur. Der Empfang wird nicht quittiert. Wird ein Datensatz abgespeichert so wird die letzte empfangene Temperatur dazu verwendet.
Werden während einer bestimmten Zeit keine Empfangssignale von einem Funksensor empfangen so erfolgt eine Fehlermeldung durch den Zentralen Sende/Empfangspunkt. Die Fehlermeldung wird im Fehlerfenster aufgelistet.

3.4.1    Funkprotokoll

3.4.1.1    Übertragungsablauf

Die Datenübertragung der Temperaturwerte ab Sensor zur Zentrale erfolgt jede Minute. Auf eine Quittung wird deshalb verzichtet.

3.4.1.2    Protokoll

Die Kommunikation erfolgt in Form von Datenpaketen. Diese Datenpakete können eine variable Länge haben. Die totale Paketlänge wird von den Adress- und Datenbytes, der Fehlererkennungsmethode und einiger spezifischer Bytes bestimmt. Das Command-Definition-Byte CDB bestimmt den Aufbau des Datenpakets (Telegramm) und LEN die Paketlänge.

Das folgende Beispiel zeigt ein solches Paket mit CRC16-Fehlerdetektion:

LEN

DAB

SAB

CDB

DB1

…

DBx

CRC2

CRC1



Name	Bezeichnung (original)	Bezeichnung (deutsch)	Byte	Umfang	CRC
LEN	Length Byte	Länge/Anzahl Bytes	1	LEN	T | CRC- Berechnung | ↓
DAB	Destination Address Byte	Empfängeradresse	2	T
SAB	Source Address Byte	Senderadresse	3	LEN:
CDB	Command Definition Byte	Kommandobyte	4	Länge
DATA1	Data Byte 1	Datenbyte 1	5	↓
CRC2	High byte of CRC-16	höherwertiges Byte der CRC16	6	nicht be-rücksichtigt	nicht be-rücksichtigt
CRC1	Low byte of CRC-16	niederwertiges Byte des CRC16	7

Die gesamte Paketlänge beträgt hier 7 Byte. Die Bytes sind mit ihrem LSB rechts positioniert (Bit7…Bit0).

Da das verwendete Funkmodul RFM12B intern bereits Preamblebytes und Synchronisationsbytes bereitstellt wird nur der Rest des Protokolls ab LEN in Software programmiert.



3.4.1.3     Protokollspezifisches

3.4.1.3.1     Length Bytes (LEN)

Dem Byte SYNC folgt das Längen-Byte LEN. Dieses legt die Anzahl zu übertragenden Bytes fest.

	Bit
	7	6	5	4	3	2	1	0
LEN	LEN



LEN:   Dies gibt die nachfolgende Anzahl Bytes an, OHNE die CRC-Bytes.
Die maximale Anzahl beträgt 255 Bytes; wird vom RFM69CW zusätzlich verschlüsselt so sind maximal 64 Bytes möglich. Die Länge des FIFO´s beträgt 66 Byte (64+Adresse+Länge).

3.4.1.3.2     Kommando-Byte (CDB)

Das Kommando-Byte beinhaltet folgende Funktionen:

	Bit
	7	6	5	4	3	2	1	0
CDB	ACK/NACK		C/D	R1	PN



Die enthaltenen Bits haben die folgende Bedeutung:

Name	Bezeichnung
PN	Fortlaufende Paket-Nummer (0..15 und wieder von vorne)
R1	Reservebit, vorläufig 0
C/D	Kommando = 0 / Daten = 1
ACK	ACK/NAK Bits



ACK	Definition
0 0	Sender fordert kein Acknowledge	C/D = 1; R1 = 0
0 1	Sender fordert Acknowledge
1 0	Empfänger sendet NACK zurück	C/D = 0; R1 = 0; PN = 1	&hD1
1 1	Empfänger sendet ACK zurück		&h91



PN:     Paketnummer, die gesendeten Pakete werden von 0 bis 15 durchnummeriert. Dann wird wieder mit 0 gestartet.

C/D:    Kommandobyte, mit log.1 werden die folgenden Daten als Kommando interpretiert, mit 0 als Daten. Vorläufig bleibt das Bit log.0



3.4.1.3.3     Adressen

Die Adressen bestehen aus einem Byte.
Der Umfang der möglichen Einzeladressen beträgt 1….199 (0h01 … 0hC7).

Temperatursensoren , Block 1:                                                     01….15 weitere Fernsteueradressen, Block 2:                                          16….31 weitere Fernsteueradressen, Block 3:                                          32….47 weitere Fernsteueradressen, Block 4:                                          48….63 weitere Fernsteueradressen, Block 5:                                          64….79 Die Adresse des zentralen Datenloggers ist:                               85 Allrufadresse ist:                                                                             200 Gruppenrufadresse aller Temperatursensoren:                          201

Der Umfang der möglichen Einzeladressen beträgt 1….199 (0h01 … 0hC7).

Die  Adressen 201 … 254 (0hC9 … 0hFE) sind Gruppenadressen (was immer die Gruppen sein mögen, z.B. alle Temperatursensoren, alle Rolläden etc.).
Als Allrufadresse wird 200 (0hC8) verwendet.



3.4.1.3.4      CRC

Der CRC wird als 16Bit-CRC realisiert und umfasst die Bytes ab Längenbyte (LEN) bis zum letzten übertragenen Datenbyte ohne die 2 CRC-Bytes. Der CRC wird im Datenlogger kontrolliert.

3.4.1.4     Datenübertragung

hAA

hAA

D2D

hD4

Zentrale

Sensor

Temperatur

Feuchte

Betriebsspg.

Pre

Pre

Sync

Sync

LEN

DAB

SAB

CDB

T1

T2

F1

F2

B1

B2

CRC2

CRC1

h55

h05

|ß------------------------------------------------------------------------------------------ 16 Bytes ----------------------------------------------------------------------------------------------à|



Adressen				16 Bytes bei:
Sensor	Dezimal	SAB		Baud	Temperatursender			1 Byte  bei	Dauer
1	5	h05		1200	107 ms			1200	6,66 ms
2	6	h06		2400	54 ms			2400	3,33 ms
3	7	h07		4800	27 ms			4800	1,66 ms
4	8	h08		9600	14 ms			9600	0,83 ms
5	9	h09		19200	7 ms			19200	0,42 ms
6	10	h0A
7	11	h0B
8	12	h0C
Zentrale	85	h55



3.4.1.5     Gesendete Daten des Temperatursensors

Folgende Daten werden an die Zentrale zurückgesendet:

1.         Temperatur im Integerformat (-32768....+32767)                  Bem: 2 Byte ¹⁾

2.         Feuchte im Integerformat (bleibt meist unbenutzt oder entfällt         Bem: 2 Byte

3.         Betriebsspannung als Word                                                              Bem: 2 Byte <sup>2)

1</sup>) Bem: Durch die Übertragung im Integerformat kann der Wert in der Zentrale direkt in das Array (TE(xy)) zur Speicherung ins EEProm eingesetzt werden.

²) Bem: Der Wert dieses Wortes muss in der Zentrale unter Berücksichtigung des Spannungsteilers umgerechnet und zur Ausgabe in einen Single-Wert konvertiert werden. Der Umrechnungsfaktor beträgt bei einem Spannungsteiler 1M zu 330k und 1.1V Referenz: 0.004329427



Achtung, im Datenlogger überprüfen, damit die 1-wire-Sensoren zuerst im Array stehen und anzahlmässig begrenzt werden. Ansonsten werden die nachfolgenden Temperaturen von nicht existierenden 1-wire-Sensoren überschrieben!!!



3.4.2    Namenskonvention für die Programmierung

3.4.2.1    Sendefall

Byte-Nr.				1	2	3	4	5	6	7	8	---	46	47	48	49	50
Pre	Pre	Sync	Sync	LEN	DABs	SABs	CDB	D1	D2	D3	D4	---	Dx	Dy	Dz	CRC2s	CRC1s
				Ausgangsbytes(max 50)
				ß---------------------------------------------------------------      AnzahlByte_s    ----------------------------------------------------------------à
								Ausgangsdaten;   max. 44 Zeichen
								Stringlaenge



Dim Ausgangsbytes(50) as Byte	Max. mögliche Bytes, nutzbar sind 44 Bytes
Dim AnzahlByte_s as Byte	Anzahl Sende-Bytes ab Sync bis und mit CRC1
Dim Ausgangsdaten * 44 as String at Ausgangsbytes(5) Overlay	Netto-Sendedaten-String
Dim Stringlaenge_e as Byte	Aktuelle Sendestringlänge
Dim LENs as Byte at Sendebytes(1) Overlay	Länge
Dim DABs as Byte at Sendebytes(3) Overlay	Zieladresse  (Adresse des Empfängers)
Dim SABs as Byte at Sendebytes(4) Overlay	Adresse des Senders (eigene Adresse)
Dim CDBs as Byte at Sendebytes(2) Overlay	Kommandobyte
Dim CRC_16s as Word	CRC16 Senden



3.4.2.2    Empfangsfall

Byte-Nr.

1

2

3

4

5

6

7

8

---

46

47

48

49

50

Pre

Pre

Sync

Sync

LEN

DABe

SABe

CDB

D1

D2

D3

D4

---

Dx

Dy

Dz

CRC2e

CRC1e

IRQ_Eingangsbytes(max 50)

ß---------------------------------------------------------------     IRQ_AnzahlByte    ----------------------------------------------------------------à

↓   Wird für die weitere Verarbeitung umkopiert wenn vollständig   ↓

Eingangsbytes(max 50)

ß---------------------------------------------------------------      AnzahByte_e    ----------------------------------------------------------------à

Eingangsdaten;   max. 44 Zeichen

Stringlaenge_e



Dim IRQ_Eingangsbytes(50) as Byte	Max. mögliche Bytes, nutzbar sind 44 Bytes
Dim IRQ_AnzahlByte as Byte	Anzahl Empfangs-Bytes ab Sync bis und mit CRC1
Dim Eingangsbytes(50) as Byte	Max. mögliche Bytes, nutzbar sind 44 Bytes
Dim AnzahlByte_e as Byte	Anzahl Empfangs-Bytes ab Sync bis und mit CRC1
Dim Eingangsdaten * 44 as String at Eingangsbytes(5) Overlay
Dim Stringlaenge_e as Byte	Aktuelle Empfangsstringlänge
Dim LENe as Byte at Eingangsbytes(1) Overlay	LEN
Dim DABe as Byte at Eingangsbytes (3) Overlay	Adresse des Empfängers
Dim SABe as Byte at Eingangsbytes (4) Overlay	Adresse des Senders
Dim CDBe as Byte at Eingangsbytes (2) Overlay	Kommandobyte
Dim CRC_16e as Word	CRC16 Empfang





3.4.3    Funk-Parameter

Sendefrequenz:                      868.300 MHz
Sendeleistung:                       3 mW (5 dBm)
Hub:                            ±45 kHz
Bandbreite:                          67 kHz
Baudrate Air:                       4800 / 9600 /19200 Baud

		Codes für RFM12/12B
h80xx	Configuration Setting	h80E8
h82xx	Power Management	Rx: h82CD Tx: h823D
hAxxx	Frequency Setting	hA67C
hC6xx	Air Data Rate	4800 Baud:   hC647 9600 Baud:   hC623 19200 Baud: hC611
H9xxx	Receiver Control	h95D2
hC2xx	Data Filter	hC2AD
hCAxx	FIFO and Reset Mode	stop: hCA81   enable: hCA83
hCED4	Synchron Pattern	hCED4
hB0xx	Receiver FIFO Read	hB000
hC4xx	AFC	hC483
H9xxx	TX Configuration Control	h9820
hCCxx	PLL Setting	hCC76
hB8xx	Transmitter Register Write	hB800
hE/Fxxx	Wake-Up Timer	hE000
hC8xx	Low Duty-Cycle	hC800
hC0xx	Low Battery Detector and Microcontroller Clock Divider	hC000



4.8 kbps	9.6 kbps	19.2 kbps
BW=67 kHz δf FSK =45kHz	BW=67 kHz δf FSK =45 kHz	BW=67 kHz δf FSK =45 kHz





Anzahl mögliche Datensätze:

8GB-SD-Karte ergibt bei Speicherung im Volltext (109 Bytes pro Satz):     >75 Millionen Datensätze



4       Zugehörige SW-Versionen

Zu dieser Beschreibung gehören folgende SW-Versionen:

SW-Version	Bemerkungen
Datenlogger2  > V0.9	Testversion





5       RJ-Steckerbelegung und Kabelfarben ab Temperaturlogger



Achtung, hier handelt es sich um die Steckerbelegung des Temperaturloggers sowie die Kabelbelegung wie sie DIREKT am Temperaturlogger angeschlossen sind.



		Signal		8-poliges Flachkabel		4-poliges Flachkabel	4-poliges Flachkabel speziell für Wärmepumpe
1	-----	-----	WP-Laufzeit	schwarz		-----	grün (3)
2	-----	VCC	VCC	rot		-----
3	1 (3)	VCC	VCC	grün		weiss	weiss
4	2 (4)	SCL	1-wire	gelb		braun	braun
5	3 (5)	SDA	DCF77	blau		grün
6	4 (6)	GND	GND	weiss		gelb	gelb
7	-----	GND	GND	schwarz		-----
8	-----	-----	Röbby	orange		-----
